360 카메라를 위한 짐벌 만들기



AliExpress 에 있으려니 했던 360 vr 카메라를 위한 짐벌은 불발로 끝났다.   온라인 몰의 상품 진렬을 업데이트 해 놓지 않아  없는 물건을 주문했다가 소동만 벌렸다.



Aliexpress에 10번 넘게 접속해서 취소 신청하고 또 하고 또 항의 메시지 보내고 해서 간신히 취소가 승인되었다.   그런데 환불은 어찌 되나 했더니  3일 후 늦으면 20일 후에야 내 계좌에 송금해서 돌려주겠단다.



The money will return to your payment account in 3-20 days. Any question ,please try to ask the customer service Alipay. This is link https://helppage.aliexpress.com/buyercenter/index.htm Good day!



없는 물건에 결재할 때는 돈을 쏜살 같이 빼 가더니 돌려줄 때에는 시간이 나면 신경 쓰겠단다.   올 해안에는 돌려주겠지.  AliExpress 정말 형편없는 쇼핑 몰이다.



각설하고 360 카메라 짐벌이 불발로 끝나니까 이 짐벌에 대한 미련이 더 다가온다.



이 짐벌이 품절이 된 것은 360도 Sherical camera가 흔하지 않은데 거기에다 이것을 짐벌에 매달아 사용해 보겠다는 사람은 마니아 이외에는 없을 것이다.   수요가 별로 없는데 이 것은 특별히 설계를 해야 360도 구형(spherical) 시야를 확보할 수 있다.





추 하나로 앞뒤 좌우의 균형을 맞추게 설계했다.





구면(spherical)시야를 확보하려면 균형추를 시야를 가리지 않게 달아야 한다.  이 것도 추하나로 좌우 앞뒤의 균형을 맞추게 설계했다.





수요는 많지 않고 기술적으로는 제작이 어렵우니 360도 구형 시야 카메라용 짐벌 흔하지 않을 것이다.



새 360도 vr 카메라가 출시되지 않는 한 다시 360도 카메라용 짐벌은 나오지 않을 것이다.   그래서 기존의 범용 짐벌을 개조하는 방법을 연구해 봤다.





이 짐발은 전면 시야용이기 때문에 옆과 뒷면의 시야가 없다.



이 짐발은 전면의 회전축뭉치가 평형추 역할을 하고 부착된 카메라의 무게를 외쪽 회전축에 대해 평형을 맞춰준다.



동영상은  https://www.amazon.com/vdp/7db8100af649445ca26edf3dbdbc3644?ref=dp_vse_ibvc0




360도 시야를 확보하기 위해 카메라를 올려 주기로 했다.   그래서 2017년 모델 삼성 기어 360을 하나 더 사기로 했다.  정품은 송료까지 거의 300불에 육박함으로 100불 미만의 "리퍼"품으로 샀다.

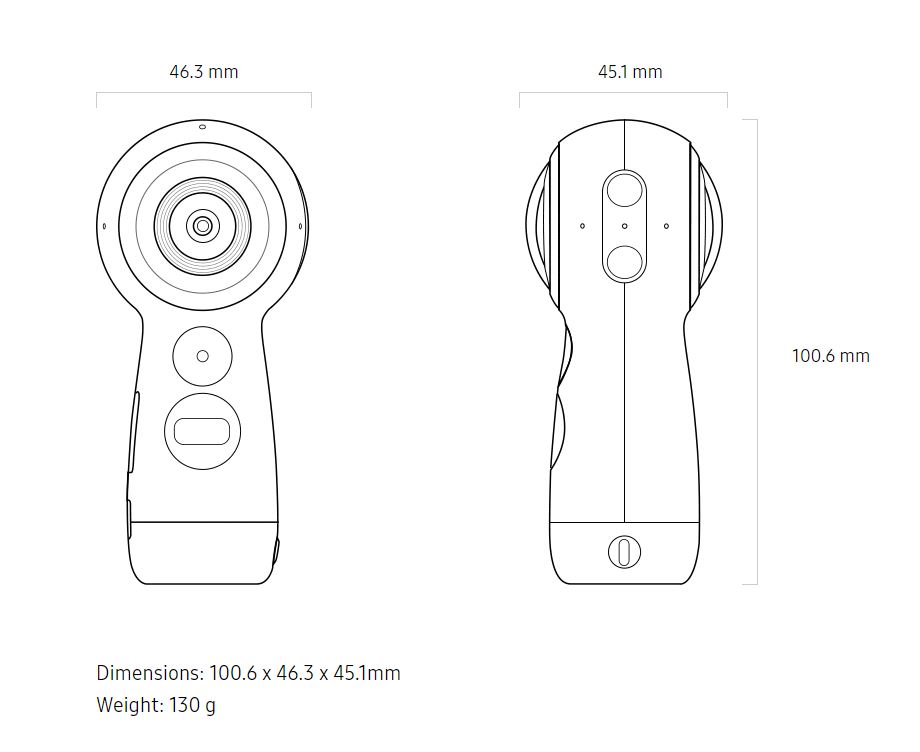

삼성 기어360 2017년 모델





그리고 카메라를 높이는 막대를 샀다.





약 7cm 되는알미늄봉
숫나사-숫나사. 다섯개 셋트로만 판다.



숫나사 하나를 연결하면 이런 카메라 발 연장막대를 만들 수 있다.





이 막대로 이미 길이가 늘어난 삼성 기어360 2017 모델을 더 높이면 카메라 렌즈 위치는 앞, 뒤 회전축 뭉치 보다 10 cm는 더 높아질 것 같다.





새로 또 산 중고품 삼성 기어 360 2017모델



이 번에 산 범용 짐벌의 허용 카메라 무게는 400 그램이라고 한다.    기어 360의 무게가 130 그램이고 이 막대와 아답타 나사 합쳐도 모두 200 그램 미만이니 330 그램 아래에서 카메라의 키를 높일 수 있다.



옆과 뒤의 축 뭉치 위로 약 10 cm 올라가니 옆과 뒤의 45 도 각도 아래까지는 시야가 확보된다.   그 정도면 사이비 360 카메라 짐벌로 불러도 될 것 같다.



단지 이건 실제 물건을 보지 않고 제품의 사양에만 의존한 것이라  꼭 맞을지도 모르고 카메라의 높이가 올라가면 회전할때 간섭이 일어날지도 모른다.   또 카메라의 무게 중심이 올라가 균형을 맞출 수 있을지도 모른다.  한 번 시도해 보는 것이다.    다 해도 AliExpress에서 사려던 짐발 값 350불 미만이다.
